Προγράμματα οδήγησης led σταθερής τάσης συμπαγούς μεγέθους
Είναι ταξινομημένο ως τροφοδοτικό Κλάσης 2 που λειτουργεί στο εύρος τάσης εισόδου 120-277Vac και λόγω του συμπαγούς του μεγέθους, είναι κατάλληλο για μια ποικιλία εμπορικών εφαρμογών σε εσωτερικούς χώρους, όπως φώτα tri-proof και γραμμικά φωτιστικά. Ο οδηγός είναι εξοπλισμένος με περίβλημα αλουμινίου που απαιτεί κατάλληλη προστασία μόνωσης κατά τη χρήση
Κορυφαία χαρακτηριστικά και πλεονεκτήματα:
|
|
|
|
|
|
Εφαρμογή του GaN διάλυμα (νιτρίδιο γαλλίου). |
Εισαγωγή 120-277Vac |
5 χρόνια εγγύηση |
Χωρίς τρεμόπαιγμα |
1.Ολοκληρωμένη Προστασία
2.Λειτουργεί με 120-277Vac τάση εισόδου
3.Εξασφαλίζει ασφάλεια και αξιοπιστία σε διάφορες εφαρμογές
4. Περίβλημα αλουμινίου με απαραίτητη μονωτική προστασία

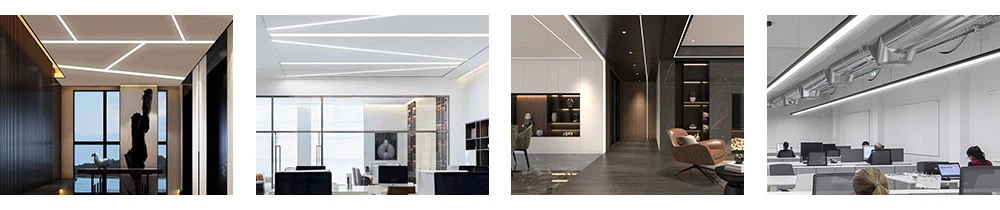

Σενάριο εφαρμογής:
Είναι κατάλληλο για μια ποικιλία σχεδίων σχεδίασης, όπως ευθείες γραμμές και καμπύλες, και χρησιμοποιείται ευρέως σε διάφορες σκηνές όπως το σπίτι, την επιχείρηση, το γραφείο και την εξωτερική εφαρμογή.

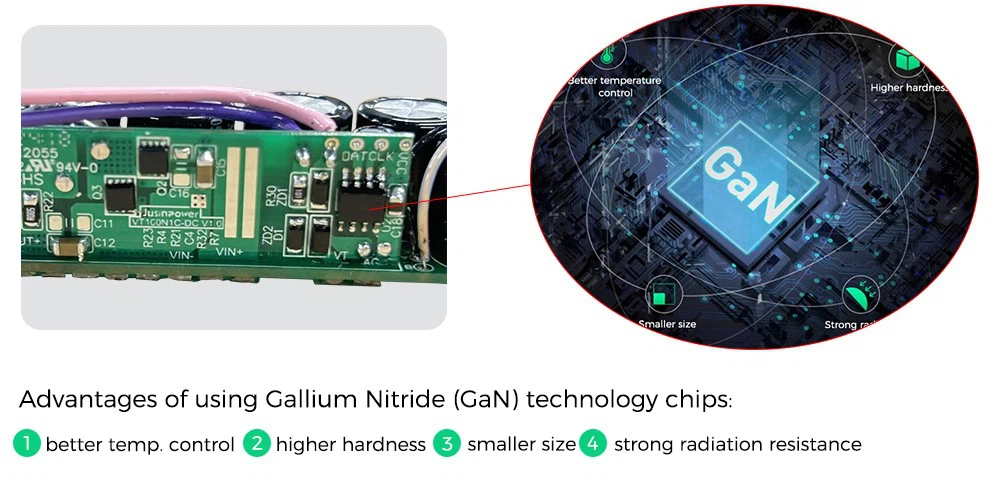

Το τσιπ χρησιμοποιεί την πιο πρόσφατη τεχνολογία νιτριδίου του γαλλίου
Κατάλληλο για εξαιρετικά μικρούς χώρους εξαρτημάτων, χαμηλές απώλειες μεταγωγής, χαμηλή αύξηση θερμοκρασίας, υψηλή απόδοση, μέγιστη απόδοση στον μικρότερο διαθέσιμο χώρο

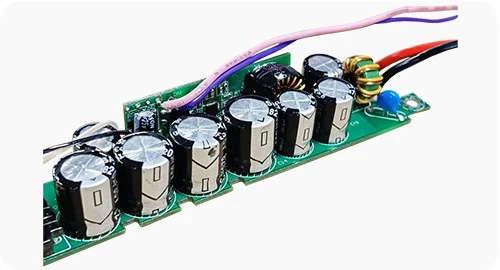

Εισαγωγή εσωτερικής δομής:
Ο ακριβής σχεδιασμός ηλεκτρομαγνητικής συμβατότητας (EMC) ενισχύει την ικανότητα και την αξιοπιστία κατά των παρεμβολών.
Αυξήστε τη διάρκεια ζωής των πυκνωτών. Ένας καλός σχεδιασμός κυκλώματος μετάδοσης κίνησης μπορεί να εμποδίσει τους ηλεκτρολυτικούς πυκνωτές να λειτουργούν κάτω από υψηλά φορτία ή απρόβλεπτες τάσεις, ελαχιστοποιώντας το ρυθμό γήρανσης και την πιθανότητα αστοχίας τους.

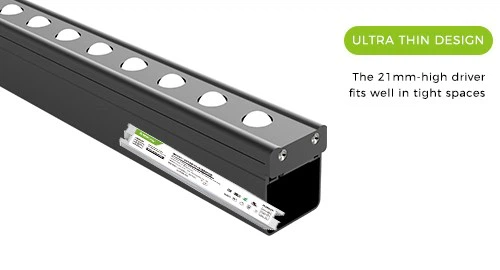

1. Τα γραμμικά προγράμματα οδήγησης LED μικρής μορφής είναι κατάλληλα για εφαρμογές περιορισμένου χώρου, όπως εξαιρετικά λεπτά γραμμικά φώτα και συμπαγή συστήματα φωτισμού.
Διάγραμμα ηλεκτρικής καμπύλης:
Σε ΤΑ 25 μοίρες, η τάση εξόδου είναι 24 V και το ρεύμα είναι 500 mA έως 1850 mA
Διάσταση (mm):
Μήκος: 185 Πλάτος: 25,5 Ύψος: 21
Ετικέτα προϊόντος
Για να διασφαλιστεί η ασφάλεια και η αποτελεσματικότητα του προϊόντος κατά την εγκατάσταση και τη χρήση, οι χρήστες μπορούν να βρουν αναλυτικές οδηγίες καλωδίωσης και βασικές πληροφορίες προδιαγραφών στην ετικέτα του προϊόντος.
Οδηγίες καλωδίωσης:
Τα δύο άκρα του προϊόντος είναι συνδεδεμένα, το ένα άκρο είναι το άκρο εισόδου εναλλασσόμενου ρεύματος, το άλλο άκρο είναι η έξοδος DC και το άκρο εισόδου σήματος μείωσης έντασης. LED+, LED- αντίστοιχα συνδεδεμένα με τους θετικούς και αρνητικούς πόλους της λάμπας LED. Το Purple DIM+ είναι συνδεδεμένο στο 0-10V+, το Pink DIM- συνδέεται στο 0-10V-.
Συσκευασία προϊόντος:
Δημοφιλείς Ετικέτες: συμπαγούς μεγέθους προγράμματα οδήγησης led σταθερής τάσης, Κίνα συμπαγούς μεγέθους σταθερής τάσης οδηγών led κατασκευαστές, προμηθευτές, εργοστάσιο
VT50D1C
|
Pαπόδοση |
||
|
Μοντέλο |
VT50D1C-241850XD |
|
|
Εισαγωγή |
Δυναμικό |
120-277Vac(κανονικό) |
|
Εύρος συχνότητας (Hz) |
50/60Hz |
|
|
Αποδοτικότητα |
87%@120Vac πλήρες φορτίο |
|
|
88%@230Vac πλήρες φορτίο |
||
|
88%@277Vac πλήρες φορτίο |
||
|
Συντελεστής ισχύος |
Μεγαλύτερο ή ίσο με 0.9@120Vac/60Hz(30-100 %) πλήρες φορτίο |
|
|
Μεγαλύτερο ή ίσο με 0.9@230Vac/50Hz(60-100 %) πλήρες φορτίο |
||
|
Μεγαλύτερο ή ίσο με 0.9@277Vac/60Hz(60-100 %) πλήρες φορτίο |
||
|
THD (Full Load) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (60-100 %) full load |
||
|
<20 %@277Vac (60-100 %) full load |
||
|
Ρεύμα AC (Μέγ.) |
0.46A@120Vac πλήρες φορτίο |
|
|
0.24A@230Vac πλήρες φορτίο |
||
|
0.19A@277Vac πλήρες φορτίο |
||
|
Ισχύς αναμονής |
<1W |
|
|
Ρεύμα εισόδου (Εκκίνηση κρύου κινητήρα) Μέγ |
120V 20A αιχμής, 500 us διάρκεια (10% Ipeak) |
|
|
230V 25A αιχμής, 600 us διάρκεια (10% Ipeak) |
||
|
277V 35A αιχμής, 800 us διάρκεια (10% Ipeak) |
||
|
Ρεύμα διαρροής (Μέγ.) |
<0.5mA@277V |
|
|
Παραγωγή |
/Τάση (Vdc)/Ρεύμα (mA) Ισχύς (W) |
24Vdc/1850mA/44,4W CV |
|
Τάση κυματισμού
|
<5% |
|
|
Κανάλι |
Ενιαίο κανάλι |
|
|
Συντελεστής ρύθμισης τάσης |
±5% |
|
|
Τάση εξόδου χωρίς φορτίο |
24V |
|
|
Ώρα έναρξης
|
<0.5S@277V ＜1S@120V |
|
|
Λειτουργία |
Μέθοδος θαμπώματος |
{{0}}V 0.5V OFF /0.7V ON |
|
Ρεύμα θαμπής |
<0.5mA@10V <1mA@0.7V |
|
|
Εύρος θαμπής |
1%-100%(τυπικό) |
|
|
Ρύθμιση ισχύος |
/ |
|
|
Προστασία |
Πάνω από τη θερμοκρασία |
Όταν η θερμοκρασία είναι πολύ υψηλή, κλείστε χαμηλώστε την έξοδο, επιστρέψτε στο κανονικό μετά την απελευθέρωση |
|
Υπερφόρτωση |
Η τάση κατά το φορτίο είναι πολύ υψηλή για να εισέλθει την προστασία. επιστροφή στο φυσιολογικό μετά ελευθέρωση |
|
|
Βραχυκύκλωμα |
Μπείτε στη λειτουργία λόξυγκα και επιστρέψτε στο κανονικό μετά την απελευθέρωση |
|
|
Μέγεθος |
|
|
Μήκος |
185 χλστ |
|
Πλάτος |
26 χιλιοστά |
|
Υψος |
21 χλστ |
|
Βάρος (g) |
145g |
|
Περιβαλλοντική |
|
|
Πρότυπο ασφαλείας |
UL8750, Κλάση 2 |
|
EMC |
Συμμορφωθείτε με το τμήμα 15 της FCC |
|
Θερμοκρασία λειτουργίας |
-20 βαθμός έως 50 μοίρες |
|
Θερμοκρασία αποθήκευσης, υγρασία |
-20 βαθμός έως 85 μοίρες ,20-90%RH |
|
Εγγύηση Tc |
50000 Ώρες (s)@TC:~75 μοίρες |
|
Προστασία από υπερτάσεις |
LN 1KV |
|
Διαβάθμιση IP |
IP20 |
|

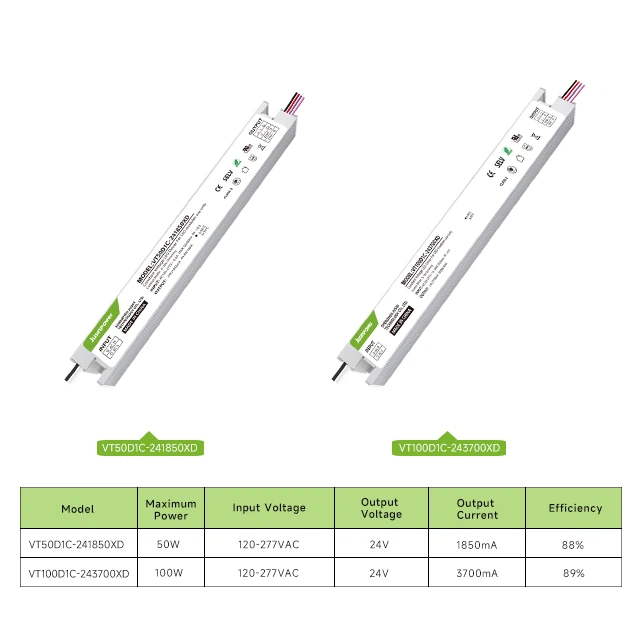

Πρόγραμμα οδήγησης σειράς |
||||||||
|
Μοντέλο |
Max Power |
Τάση εισόδου |
Τάση εξόδου |
Ρεύμα εξόδου |
Συντελεστής ισχύος |
Αποδοτικότητα |
Μέγεθος |
Πιστοποίηση |
|
VT50D1C-242000XD |
48W |
120-277Τυχ |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
UL,FCC,CE,ROHS |
|
VT100D1C-244000XD |
96W |
120-277Τυχ |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
UL,FCC,CE,ROHS |
