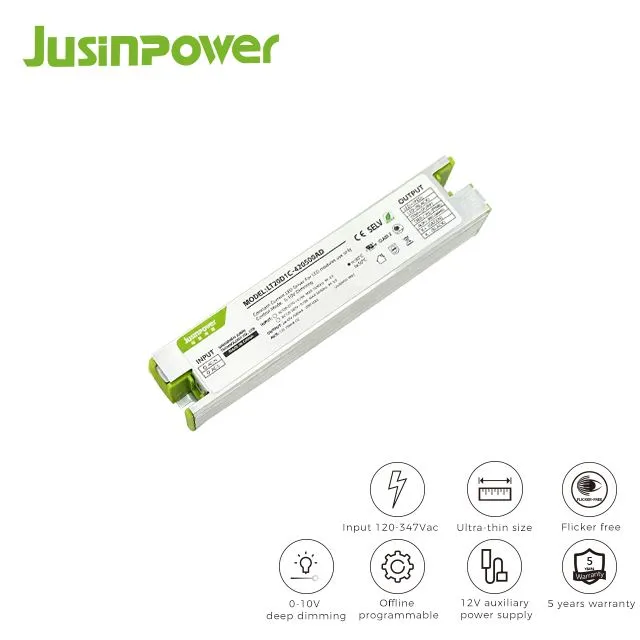

Πρόγραμμα οδήγησης γραμμικής led 1% βαθιάς ρύθμισης
Το πρόγραμμα οδήγησης είναι ένα γραμμικό τροφοδοτικό σταθερού ρεύματος σχεδιασμένο για ακριβείς και βαθιές δυνατότητες μείωσης της φωτεινότητας. Προσφέρει την ευελιξία μείωσης της έντασης έως και 1% του ρεύματος μείωσης της έντασης, καθιστώντας το ιδανικό για χρήση σε περιορισμένους χώρους. Η μονάδα έχει εύρος επιλογής ισχύος από 20W έως 80W.
Κορυφαία χαρακτηριστικά και πλεονεκτήματα:
Εισαγωγή 120-347Vac
Εξαιρετικά λεπτό μέγεθος
Χωρίς τρεμόπαιγμα
1% βαθύ ρυθμιζόμενο
1. Δυνατότητα βαθιάς μείωσης του φωτισμού: Επιτρέπει τη μείωση της έντασης έως το 1% του ρεύματος, παρέχοντας καλό έλεγχο στα επίπεδα φωτισμού.
2. Συμπαγής σχεδιασμός: Ιδανικό για εγκατάσταση σε στενούς και περιορισμένους χώρους.
3.Flexible Input Power Options: Διατίθεται σε εύρος 20W έως 80W για την κάλυψη διαφορετικών αναγκών φωτισμού.
Σενάριο εφαρμογής:
Εκθέσεις και εκθέσεις: Σε γκαλερί τέχνης, εκθεσιακούς χώρους ή εμπορικούς χώρους προβολής, το εφέ βαθιάς θαμπής 1% μπορεί να τονίσει αποτελεσματικά τα περιγράμματα και τις λεπτομέρειες των εκθεμάτων ή των έργων τέχνης, ενισχύοντας το αποτέλεσμα προβολής.
Σύγκριση μεταξύ προγραμματισμού εκτός σύνδεσης και NFC
|
Προγραμματισμός εκτός σύνδεσης: Η λειτουργία είναι πιο βολική. Το πρόγραμμα οδήγησης μπορεί ακόμα να προγραμματίζει εκτός σύνδεσης όταν είναι εγκατεστημένο στη λάμπα. Χρειάζεται μόνο να οδηγήσετε μια γραμμή για να συνδεθείτε με τον προγραμματιστή για να πραγματοποιήσετε εύκολα τη λειτουργία προγραμματισμού εκτός σύνδεσης.
Σταθερότητα και ασφάλεια δεδομένων: Μόλις τα δεδομένα εγγραφούν στη συσκευή μέσω προγραμματισμού εκτός σύνδεσης, δεν θα αλλάξουν εύκολα, διασφαλίζοντας τη σταθερότητα και την αξιοπιστία των δεδομένων. |
NFC: Ευαίσθητο σε μεταλλικό σήμα μπλοκαρίσματος συχνότητας: Όταν ο οδηγός είναι εγκατεστημένος στη λάμπα, είναι ευαίσθητος στο εσωτερικό μεταλλικό σήμα θωράκισης
Θέματα ασφαλείας: Κλοπή δεδομένων. Λόγω του μικρού εύρους επικοινωνίας του NFC, εάν δεν προστατεύονται, οι συσκευές NFC είναι ευάλωτες σε επιθέσεις από άνθρωπο στη μέση και σε επιθέσεις κοντινού πεδίου.
|
|
|
|
Εισαγωγή εσωτερικής δομής
|
Ο σχεδιασμός ακριβείας ηλεκτρομαγνητικής συμβατότητας (EMC) βελτιώνει περαιτέρω την ικανότητα και την αξιοπιστία κατά των παρεμβολών |
Τα γραμμικά προγράμματα οδήγησης LED μικρού μεγέθους με ύψος μόνο 21 mm είναι ιδανικά για εφαρμογές περιορισμένου χώρου. Όπως εξαιρετικά λεπτοί λαμπτήρες και συμπαγής εξοπλισμός φωτισμού. |
Η χρήση ενός πυκνωτή 10,{1}} ωρών μπορεί να παρατείνει τη διάρκεια ζωής του προγράμματος οδήγησης |
|
|
|
|
Διάγραμμα ηλεκτρικής καμπύλης
Δοκιμή σε Ta 25 μοίρες και ρεύμα εξόδου 450 mA
Οδηγίες καλωδίωσης:
Το προϊόν χωρίζεται σε δύο άκρα, το ένα άκρο είναι το άκρο εισόδου εναλλασσόμενου ρεύματος, το άλλο άκρο είναι η έξοδος DC και το άκρο εισόδου σήματος μείωσης έντασης.
LED+, LED- Συνδέστε τους θετικούς και αρνητικούς πόλους της λάμπας LED αντίστοιχα.
Οι κόκκινοι ακροδέκτες VCC+ και ροζ- συνδέονται στη μονάδα ελέγχου 12V, το μωβ DIM+ συνδέεται στον θετικό ακροδέκτη του 0-10V dimmer και το ροζ GND συνδέεται στον αρνητικό ακροδέκτη του {{5} } V dimmer.
Πράσινο θετικό Κ+ και μαύρο αρνητικό Κ- συνδέουν τους θετικούς και αρνητικούς πόλους των διακοπτών βύθισης αντίστοιχα.
Συσκευασία προϊόντος:
Δημοφιλείς Ετικέτες: 1% γραμμικό πρόγραμμα οδήγησης led με δυνατότητα ρύθμισης σε βάθος, Κίνα 1% γραμμικό πρόγραμμα οδήγησης led βαθιάς ρύθμισης, κατασκευαστές, προμηθευτές, εργοστάσιο
LT20D1C
|
Pαπόδοση |
||
|
Μοντέλο |
LT20D1C-HA |
|
|
Εισαγωγή |
Δυναμικό |
120-347Vac(κανονικό) |
|
Εύρος συχνότητας (Hz) |
50/60Hz |
|
|
Αποδοτικότητα |
Πλήρες φορτίο 82,5%@120Vac |
|
|
85,1%@277Vac πλήρες φορτίο |
||
|
85,1%@347Vac πλήρες φορτίο |
||
|
Συντελεστής ισχύος |
Μεγαλύτερο ή ίσο με 0.9@120Vac/60Hz(30-100 %) πλήρες φορτίο |
|
|
Μεγαλύτερο ή ίσο με 0.9@277Vac/50Hz({4}} %) πλήρες φορτίο |
||
|
Μεγαλύτερο ή ίσο με 0.9@347Vac/60Hz(60-100 %) πλήρες φορτίο |
||
|
THD (Full Load) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
Ρεύμα AC (Μέγ.) |
0.2A@120Vac πλήρες φορτίο |
|
|
0.08A@277Vac πλήρες φορτίο |
||
|
0.06A@347Vac πλήρες φορτίο |
||
|
Ισχύς αναμονής |
<1W |
|
|
Ρεύμα εισόδου (Εκκίνηση κρύου κινητήρα) Μέγ |
120V 20A αιχμής, 500 us διάρκεια (10% Ipeak) |
|
|
277V 25A αιχμής, 600 us διάρκεια (10% Ipeak) |
||
|
Αιχμή 347V 35A, διάρκεια 800 us (10% Ipeak) |
||
|
Ρεύμα διαρροής (Μέγ.) |
<0.5mA@347V |
|
|
Παραγωγή |
Ρεύμα (mA)/Τάση (Vdc) Ισχύς (W) |
24-42Vdc/500mA/20W |
|
Τρέχον Ripple
|
<5% |
|
|
Κανάλι |
Ένα κανάλι |
|
|
Γραμμικός Κανονισμός |
±5% |
|
|
Τάση εξόδου χωρίς φορτίο |
<50V |
|
|
Ώρα έναρξης
|
<1S@230V |
|
|
Λειτουργία |
Μέθοδος θαμπώματος |
{{0}}V 0.5V OFF /0.7V OPEN |
|
Ρεύμα θαμπής |
<1mA@10V <2mA@0.7V |
|
|
Εύρος θαμπής |
1%-100%(τυπικό) |
|
|
Ρύθμιση ισχύος |
Μπορούν να συνδεθούν εξωτερικοί μικροδιακόπτες |
|
|
Προστασία |
Πάνω από τη θερμοκρασία |
Όταν η θερμοκρασία είναι πολύ υψηλή, κλείστε χαμηλώστε την έξοδο, επιστρέψτε στο κανονικό μετά την απελευθέρωση |
|
Υπερφόρτωση |
Η τάση κατά το φορτίο είναι πολύ υψηλή για να εισέλθει την προστασία. επιστρέψει στο φυσιολογικό μετά την απελευθέρωση |
|
|
Βραχυκύκλωμα |
Μπείτε στη λειτουργία λόξυγκα και επιστρέψτε στο κανονικό μετά την απελευθέρωση |
|
|
Μέγεθος |
|
|
Μήκος |
130 χλστ |
|
Πλάτος |
26 χιλιοστά |
|
Υψος |
21 χλστ |
|
Βάρος (g) |
100g |
|
Περιβαλλοντική |
|
|
Πρότυπο ασφαλείας |
UL8750, Κλάση 2 |
|
EMC |
Συμμορφωθείτε με το τμήμα 15 της FCC |
|
Θερμοκρασία λειτουργίας |
-20 βαθμός έως 50 μοίρες |
|
Θερμοκρασία αποθήκευσης, υγρασία |
-20 βαθμός έως 85 μοίρες ,20-90%RH |
|
Εγγύηση Tc |
50000 Ώρες (s)@TC:80 μοίρες |
|
Προστασία από υπερτάσεις |
LN 1KV |
|
Διαβάθμιση IP |
IP20 |
|
Πρόγραμμα οδήγησης σειράς |
|||||||
|
Μοντέλο |
Max Power |
Τάση εισόδου |
Τάση εξόδου |
Ρεύμα εξόδου |
Συντελεστής ισχύος |
Εξουσία Κανονισμός |
Αποδοτικότητα |
|
LT20D1C-HA |
20W |
120-347Τυχ |
24-42Vdc |
500 mA |
0.9 |
Ευκανόνιστος |
85% |
|
LT50D1C-HA |
50W |
120-347Τυχ |
24-42Vdc |
1200 mA |
0.9 |
Ευκανόνιστος |
88.6% |
|
LT80D1C-HA |
80W |
120-347Τυχ |
24-42Vdc |
1800 mA |
0.9 |
Ευκανόνιστος |
90.5% |
