Ⅰ. Ανίχνευση μικροκυμάτων
Η ανίχνευση ραντάρ μικροκυμάτων 5.8G και άλλες τεχνολογίες ανίχνευσης είναι μια ειδική μέθοδος μέτρησης απόστασης/μετατόπισης που μπορεί να λύσει το πρόβλημα μέτρησης στόχων μικρής εμβέλειας, επομένως ονομάζονται επίσης ραντάρ μικρής εμβέλειας. Έχει επεκταθεί από το στρατιωτικό πεδίο στο πολιτικό πεδίο και έχει εφαρμοστεί σε μέτρηση θέσης, αναγνώριση χαρακτήρων, μέτρηση ταχύτητας, παρακολούθηση περιβάλλοντος, παρακολούθηση μετατόπισης κ.λπ.
Σε σύγκριση με άλλες τεχνολογίες ανίχνευσης, η τεχνολογία ανίχνευσης ραντάρ 5.8G έχει μοναδικά πλεονεκτήματα, όπως η μη επαφή και η αντοχή στη βροχή, την ομίχλη και τη σκόνη, και σταδιακά έχει γίνει μια σημαντική μέθοδος ανίχνευσης στον τομέα της μέτρησης μετατόπισης στόχου μικρής εμβέλειας.
Χρησιμοποιείται ευρέως σε προϊόντα όπως επαγωγικός φωτισμός, ασφάλεια, μικρές οικιακές συσκευές, έξυπνα σπίτια, διακόπτες αυτόματου ελέγχου πόρτας, συσκευές καλωσορίσματος, καθώς και χώρους όπως γκαράζ, διάδρομοι, σκάλες, αυλές, μπαλκόνια και τουαλέτες που απαιτούν αυτόματη ανίχνευση έλεγχος.
Σε σύγκριση με τις μονάδες ανίχνευσης υπέρυθρων, η απόσταση ανίχνευσης είναι μεγαλύτερη και η γωνία είναι μεγαλύτερη, δεν υπάρχει νεκρή ζώνη και τα προβλήματα γήρανσης του φακού και του φακού δεν επηρεάζονται από τη θερμοκρασία, την υγρασία, τη ροή αέρα, τη σκόνη, τον θόρυβο, τη φωτεινότητα κ.λπ. ισχυρή ικανότητα κατά των παρεμβολών και μπορεί να διεισδύσει σε ακρυλικά, γυαλί και λεπτά μη μεταλλικά υλικά. Το ενσωματωμένο MCU, ενσωματωμένο με πολλαπλούς αλγόριθμους ψηφιακού φιλτραρίσματος, έχει υψηλότερη προστασία από παρεμβολές.
Δεδομένου ότι το τσιπ έχει ενσωματωμένο κύκλωμα μικροκυμάτων 5,8G, κύκλωμα ενισχυτή ενδιάμεσης συχνότητας και MCU επεξεργασίας σήματος, υπάρχουν λίγα περιφερειακά εξαρτήματα, υψηλή ενσωμάτωση και καλή συνοχή παραγωγής, γεγονός που μειώνει σημαντικά το συνολικό μέγεθος ενώ διασφαλίζει την απόδοση του αισθητήρα.
Οι αισθητήρες ραντάρ μικροκυμάτων μπορούν να χρησιμοποιηθούν για την ανίχνευση της παρουσίας ανίχνευσης ανθρώπινου σώματος ή κινητού στόχου σε διάφορα σενάρια, όπως το έξυπνο σπίτι, το Διαδίκτυο των πραγμάτων και ο έξυπνος φωτισμός, ειδικά στην αγορά οικιακών συσκευών και μπάνιου. up και χειρονομίες, και χρησιμοποιείται ευρέως λόγω της υψηλής απόδοσης του κόστους.

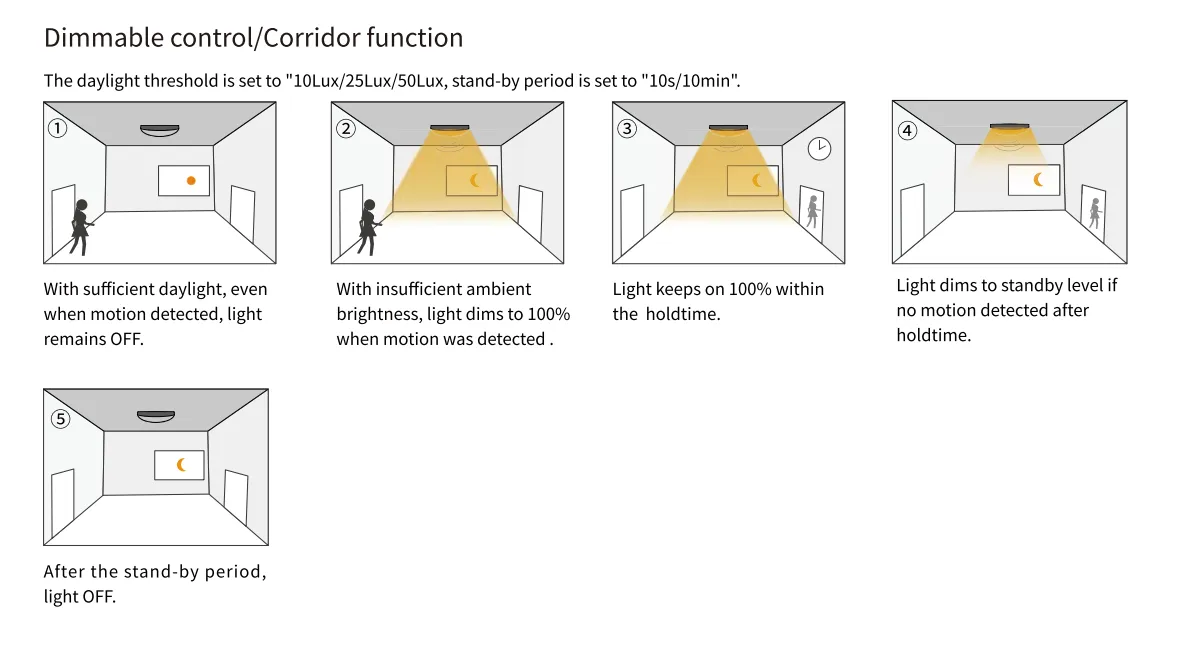

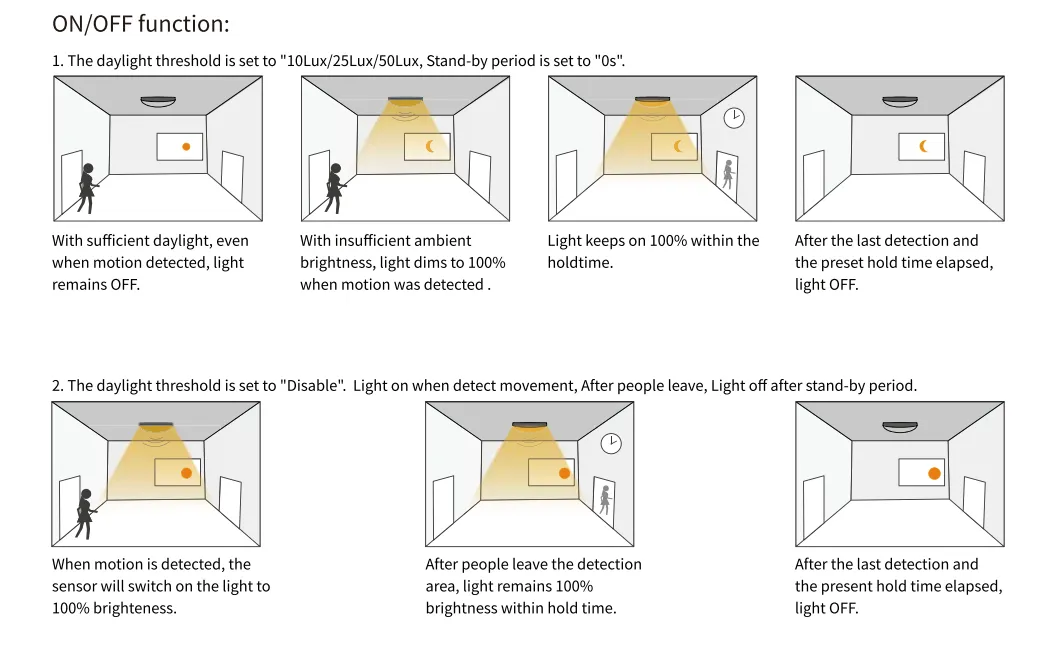

Η απόσταση ανίχνευσης ραντάρ μπορεί να διαμορφωθεί μέσω του MCU και η μέγιστη απόσταση ανίχνευσης είναι έως και 12 μέτρα. Η πραγματική απόσταση ανίχνευσης μπορεί να ρυθμιστεί ευέλικτα ανάλογα με τις ανάγκες.
Ⅱ. Βασική αρχή του PIR
1. Πυροηλεκτρικός αισθητήρας υπερύθρων PIR: αναφέρεται ως PIR (Passive Infra-Rey)
Σύνθεση: αποτελείται κυρίως από περίβλημα (φακός Fresnel) + πυροηλεκτρικό αισθητήρα (φίλτρο + πυροηλεκτρικό στοιχείο PZT + σωλήνας εφέ πεδίου FET) + μονάδα επεξεργασίας ενίσχυσης σήματος.
2. Αρχή λειτουργίας: Το ανθρώπινο σώμα θα εκπέμπει υπέρυθρες ακτίνες περίπου 10μm στις 37 μοίρες, οι οποίες θα ενισχυθούν από το φίλτρο Fresnel και θα συγκεντρωθούν στην πηγή ανίχνευσης υπέρυθρων. Οι πηγές ανίχνευσης υπέρυθρων συνήθως χρησιμοποιούν πυροηλεκτρικά στοιχεία. Κατά τη λήψη της αλλαγής θερμοκρασίας της ανθρώπινης υπέρυθρης ακτινοβολίας, αυτό το στοιχείο θα χάσει την ισορροπία φόρτισης και θα απελευθερώσει φορτίο προς τα έξω. Το επόμενο κύκλωμα μπορεί να δημιουργήσει ένα σήμα συναγερμού μετά την ανίχνευση και την επεξεργασία.
Αυτός ο ανιχνευτής στοχεύει στην ανίχνευση της ανθρώπινης ακτινοβολίας.
Επομένως, το πυροηλεκτρικό στοιχείο πρέπει να είναι πολύ ευαίσθητο στην υπέρυθρη ακτινοβολία με μήκος κύματος περίπου 10μm. Για να είναι ευαίσθητη μόνο στην υπέρυθρη ακτινοβολία, η επιφάνεια ακτινοβολίας του καλύπτεται συνήθως με ειδικό φίλτρο Fresnel, ώστε να ελέγχονται σημαντικά οι παρεμβολές του περιβάλλοντος.
3. Οι φακοί Fresnel έχουν δύο μορφές: διαθλαστικούς και ανακλαστικούς.
Η λειτουργία του είναι να φιλτράρει και να εστιάζει, να διαθλά (αντανακλά) το πυροηλεκτρικό υπέρυθρο σήμα στο PIR. το δεύτερο είναι να διαιρέσουμε την περιοχή ανίχνευσης σε πολλές φωτεινές και σκοτεινές περιοχές, έτσι ώστε τα κινούμενα αντικείμενα που εισέρχονται στην περιοχή ανίχνευσης να μπορούν να παράγουν ένα μεταβαλλόμενο πυροηλεκτρικό υπέρυθρο σήμα στο PIR με τη μορφή αλλαγής θερμοκρασίας, έτσι ώστε το PIR να μπορεί να δημιουργήσει ένα μεταβαλλόμενο ηλεκτρικό σύνθημα.
Παθητικός υπέρυθρος καθετήρας, του οποίου ο αισθητήρας περιέχει δύο πυροηλεκτρικά στοιχεία συνδεδεμένα σε σειρά ή παράλληλα.
Επιπλέον, οι κατευθύνσεις πόλωσης των δύο ηλεκτροδίων είναι ακριβώς αντίθετες και η ακτινοβολία υποβάθρου έχει σχεδόν την ίδια επίδραση στα δύο πυροηλεκτρικά στοιχεία, αναγκάζοντας τα πυροηλεκτρικά φαινόμενα να αλληλοεξουδετερώνονται, οπότε ο ανιχνευτής δεν έχει έξοδο σήματος. Μόλις ένα άτομο εισβάλει στην περιοχή ανίχνευσης και κινηθεί οριζόντια, η υπέρυθρη ακτινοβολία του ανθρώπινου σώματος εστιάζεται από μέρος του καθρέφτη και λαμβάνεται από το πυροηλεκτρικό στοιχείο. Ωστόσο, η θερμότητα που λαμβάνουν τα δύο πυροηλεκτρικά στοιχεία είναι διαφορετική και η πυροηλεκτρική ενέργεια είναι επίσης διαφορετική, η οποία δεν μπορεί να αντισταθμιστεί και δημιουργείται συναγερμός μετά την επεξεργασία του σήματος. αν κινείται ακτινικά, η ικανότητα ανίχνευσης θα είναι πολύ πιο αδύναμη.
