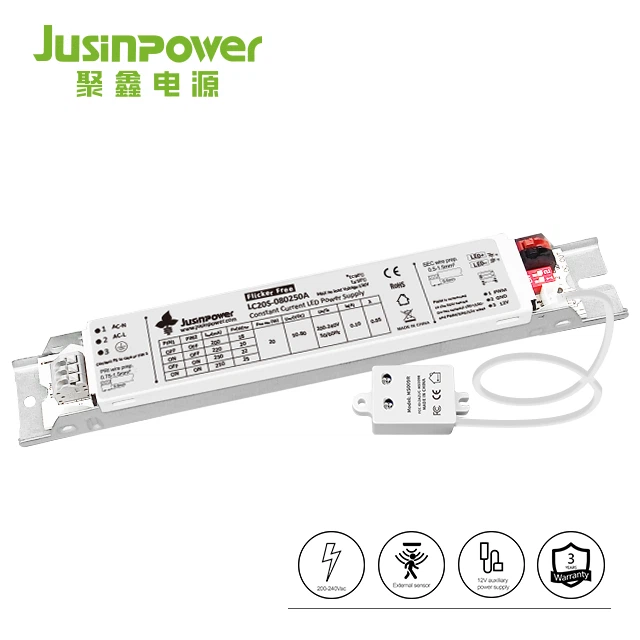

Πρόγραμμα οδήγησης αισθητήρα LED PWM Dimmable
Το πρόγραμμα οδήγησης αισθητήρα led dimming PWM είναι ένα υψηλής ακρίβειας, μονής τάσης εισόδου μη απομονωμένο τροφοδοτικό σταθερού ρεύματος, που μειώνεται μέσω PWM, το εύρος τάσης εισόδου του είναι 200-240Vac, υπάρχουν τέσσερα watt για να διαλέξετε, υψηλή ακρίβεια Ένα κύκλωμα ανίχνευσης ρεύματος παρέχει αναφορά ρύθμισης ρεύματος LED ακρίβειας ± 3 για τη θερμοκρασία και το εύρος παραγωγής.
Συσκευή που αποτελείται από οδηγό LED και αισθητήρα κίνησης. Είναι κατάλληλο για όλες τις πηγές LED που κινούνται σε σταθερό ρεύμα.
Ο αισθητήρας μπορεί να ρυθμιστεί σε προτεραιότητα ημέρας, έτσι ώστε τα φώτα να μην ανάβουν ακόμα και αν κάποιος περάσει από εκεί κατά τη διάρκεια της ημέρας, κάτι που μπορεί να εξοικονομήσει αποτελεσματικά ενέργεια.
4 επίπεδα του
λάμψη
προσαρμογή
Βοηθητικό 12V
παροχή ηλεκτρικού ρεύματος
200-240Τυχ
Εξωτερικός αισθητήρας
Χωρίς τρεμόπαιγμα
3 χρόνια
εγγύηση
1. Flicker Free
2. Ακριβής μείωση της φωτεινότητας των LED PWM
3. Ρύθμιση PWM με βοηθητικό διακόπτη σειράς

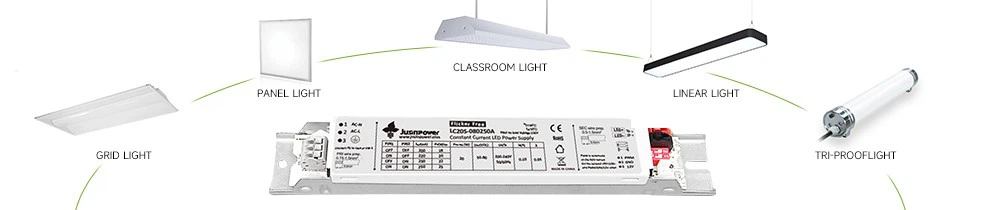

Σενάριο εφαρμογής:
Το πρόγραμμα οδήγησης αισθητήρα led μείωσης φωτεινότητας PWM είναι συμβατό με μια σειρά από φωτιστικά, όπως φώτα πλέγματος, φώτα πίνακα και φώτα γραμμής, μεταξύ άλλων.
Λεπτομέρειες προιόντος:
Σχετικά με τις προδιαγραφές και τις παραμέτρους της μονάδας αισθητήρα και του ελεγκτή στο πρόγραμμα οδήγησης.

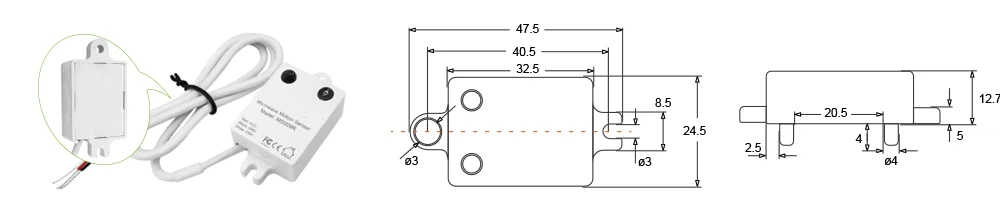

Τεχνικές παράμετροι αισθητήρα
|
Εισαγωγή |
Τάση λειτουργίας |
5~24VDC |
|
Ρεύμα λειτουργίας |
23 mA |
|
|
Παραγωγή |
Παραγωγή |
PWM |
|
Αισθητήρας Παράμετροι |
Συχνότητα μικροκυμάτων |
5,8GHz±75MHz |
|
Ισχύς μικροκυμάτων |
<0.3mW |
|
|
Ευαισθησία |
100%/75%/50%/25% (Ανατρέξτε στο τηλεχειριστήριο) |
|
|
Κρατήστε χρόνο |
3s/30s/90s/3min/5min/15min/20min/30min (Ανατρέξτε στο τηλεχειριστήριο) |
|
|
Κατώφλι φωτός της ημέρας |
Απενεργοποίηση/300Lux/100Lux/50Lux/15Lux/5Lux (Ανατρέξτε στο τηλεχειριστήριο) |
|
|
Περίοδος αναμονής |
0s/5s/30s/3min/5min/15min/45min/+∞ (Ανατρέξτε στο τηλεχειριστήριο) |
|
|
Επίπεδο μείωσης φωτεινότητας σε κατάσταση αναμονής |
10%/20%/30%/50% (Ανατρέξτε στο τηλεχειριστήριο) |
|
|
Ύψος τοποθέτησης |
Μέγ. 9 μέτρα (τοποθετείται στην οροφή) |
|
|
Εύρος ανίχνευσης |
Ακτίνα 4-5m (τοποθετείται στην οροφή 6 μέτρα) |
|
|
Θερμοκρασία λειτουργίας |
-35 βαθμός ~70 μοίρες |
|
|
Εγγύηση |
5 χρόνια |
|
|
Αλλα |
Προεπιλεγμένη ρύθμιση: Ευαισθησία 100%, Χρόνος αναμονής 3 δευτερόλεπτα, Απενεργοποίηση κατωφλίου θερινού, Περίοδος αναμονής 0 δευτερόλεπτα. |
|
Προγραμματιζόμενο τηλεχειριστήριο One Key Commission
Τεχνικές Παράμετροι του Ελεγκτή
|
Κλειδί |
Λειτουργία |
|
|
On/Off |
Ρύθμιση του φωτός μόνιμα ON ή OFF χωρίς λειτουργία κίνησης |
|
|
Αυτο |
Μεταβείτε στη λειτουργία αισθητήρα και επαναφέρετε την πιο πρόσφατη ρύθμιση αισθητήρα |
|
|
Επαναφορά |
Γυρίστε τον αισθητήρα σε μια προεπιλεγμένη ρύθμιση (Χρόνος αναμονής 3 δευτερόλεπτα, περίοδος αναμονής 0s, απενεργοποίηση lux, 100% ευαισθησία). |
|
|
Ισχύς (80%/100%) |
Γρήγορη ρύθμιση της ισχύος εξόδου στο 80% ή 100% |
|
|
Φωτεινότητα (+/-) |
Πατήστε παρατεταμένα αυτό το κουμπί για να ρυθμίσετε την ισχύ από 20% σε 100%, διαθέσιμη σε λειτουργία μόνιμης ενεργοποίησης ή σε λειτουργία αισθητήρα. |
|
|
Αρχή |
Λειτουργία προγράμματος |
1. Πατήστε Έναρξη για τη λειτουργία προγραμματισμού και, στη συνέχεια, επιλέξτε ① Ευαισθησία ② Χρόνος αναμονής ③ Επίπεδο μείωσης έντασης σε αναμονή ④ Περίοδος αναμονής ⑤ Κατώφλι για το φως της ημέρας έως τη ρύθμιση. 2. Πατήστε Μνήμη για να αποθηκεύσετε τις παραμέτρους ①-⑤ που είχατε επιλέξει στο βήμα 1 3. Πατήστε Εφαρμογή για να μεταδώσετε τις παραμέτρους ①-⑤ στον αισθητήρα στόχο. Παρατήρηση: Αφού πατήσετε το Start, πρέπει να πατήσετε οποιοδήποτε κουμπί παραμέτρων ①-⑤ εντός 30 S, το χρονικό διάστημα μεταξύ του πάτημα οποιουδήποτε κουμπιού είναι 30 S, θα τερματιστεί η λειτουργία προγράμματος εάν δεν πατηθεί κανένα κουμπί εντός 30 S. |
|
Μνήμη |
Αποθήκευση ρύθμισης |
|
|
Ισχύουν |
Εφαρμογή ενός κλειδιού |
|
|
Ευαισθησία |
Σε αυτήν την περιοχή, θα ανιχνευθεί κίνηση και θα μπορεί να ενεργοποιήσει τον αισθητήρα. Η περιοχή ανίχνευσης 100% είναι επίσης γνωστή ως η ισχυρότερη ευαισθησία. |
|
|
Κρατήστε το χρόνο |
Η περίοδος φωτός που διατηρεί τη φωτεινότητα 100% μετά από κινούμενα αντικείμενα εγκαταλείπει την περιοχή ανίχνευσης. |
|
|
Επίπεδο ρύθμισης φωτεινότητας αναμονής |
Το επίπεδο θαμπώματος στην περίοδο αναμονής. |
|
|
Περίοδος αναμονής |
Η περίοδος διατήρησης του φωτός σε χαμηλή απόδοση πριν την πλήρη απενεργοποίησή του. Όταν έχει προκαθοριστεί ως "+∞", η λυχνία παραμένει πάντα σε χαμηλή απόδοση εάν δεν υπάρχει κίνηση στην περιοχή ανίχνευσης και δεν σβήνει. |
|
|
Κατώφλι φωτός της ημέρας |
Ορισμός της φωτεινότητας του περιβάλλοντος. μόνο όταν η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη συγκεκριμένη ποσότητα lux, ο αισθητήρας θα λειτουργήσει. όταν έχει προκαθοριστεί ως "απενεργοποίηση", ο αισθητήρας θα ανιχνεύσει την κίνηση ανεξάρτητα από τη φωτεινότητα του περιβάλλοντος.
|
|
Προφυλάξεις εγκατάστασης
- Η καλωδίωση πρέπει να είναι αυστηρά σύμφωνα με το διάγραμμα καλωδίωσης για την αποφυγή βραχυκυκλώματος.
- Η επιφάνεια που έχει εντοπιστεί δεν μπορεί να θωρακιστεί από μεταλλικά αντικείμενα.
- Ο αισθητήρας μικροκυμάτων μπορεί να εγκατασταθεί σε οποιονδήποτε λαμπτήρα εκτός από αυτόν με πλήρες μεταλλικό κέλυφος.
- Πρέπει να φυλάσσεται μακριά από τον οδηγό για να αποφευχθεί η δημιουργία παρεμβολών και η λάμπα να αναβοσβήνει.
- Δεν πρέπει να εγκαθίσταται δίπλα σε μεγάλα μηχανήματα λειτουργίας, όπως ανεμιστήρας/ανεμιστήρας οροφής για την αποφυγή λανθασμένης ενεργοποίησης που προκαλείται από κραδασμούς του μηχανήματος.
- Κατάλληλο για εσωτερική εγκατάσταση για αποφυγή λανθασμένης ενεργοποίησης λόγω εξωτερικών παραγόντων όπως βροχή, αέρας ή ταλάντευση δέντρων.
Καμπύλη Ζωής Προϊόντων
Όταν ο οδηγός λειτουργεί εντός του εύρους θερμοκρασίας από 40 μοίρες έως 70 μοίρες , μπορεί να επιτύχει διάρκεια ζωής 98,000 ωρών.
Δημοφιλείς Ετικέτες: Πρόγραμμα οδήγησης αισθητήρα LED με δυνατότητα ρύθμισης pwm, Κίνα οδηγός οδήγησης αισθητήρα LED με δυνατότητα ρύθμισης pwm, κατασκευαστές, προμηθευτές, εργοστάσιο
LC20S
|
Εκτέλεση |
||
|
Μοντέλο |
LC20S-800250 |
|
|
Εισαγωγή |
Αποδοτικότητα |
Πλήρες φορτίο 85%@220Vac |
|
Τάση |
200-240Τυχ |
|
|
Εύρος συχνότητας (Hz) |
50Hz |
|
|
Συντελεστής ισχύος |
Μεγαλύτερο ή ίσο με 0.95@230Vac πλήρες φορτίο |
|
|
THD (πλήρης φόρτωση) |
<20%@230Vac full load |
|
|
Εναλλασσόμενο ρεύμα (μέγιστο) |
0.1A@230Vac πλήρες φορτίο |
|
|
Ισχύς αναμονής |
<1W |
|
|
Ρεύμα εισροής (κρύα εκκίνηση κινητήρα) μέγ |
9,8A@230Vac |
|
|
μέγιστη τιμή |
10,05A@230Vac |
|
|
Ρεύμα διαρροής (μέγιστο) |
0.11mA |
|
|
Παραγωγή |
Ρεύμα (mA)/Τάση (VDC) Ισχύς (W) |
50-80Vdc/250mA/20W |
|
Τρέχουσα κυματισμός |
<5% |
|
|
Γραμμικός Κανονισμός |
±5% |
|
|
Τάση εξόδου χωρίς φορτίο |
<100V |
|
|
Ωρα έναρξης |
<1S@230V |
|
|
βοηθητική τάση |
12V/100mA |
|
|
Εύρος θαμπής |
10%-100%(προαιρετικό) |
|
|
ΠΡΟΣΤΑΣΙΑ |
Πάνω από τη θερμοκρασία |
Όταν η θερμοκρασία είναι πολύ υψηλή, απενεργοποιήστε την έξοδο, Ανακτά αυτόματα |
|
Υπερφόρτωση |
Ο λόξυγκας, όταν η ισχύς εξόδου υπερβεί, τότε, επανέρχεται αυτόματα μετά την απομάκρυνση του σφάλματος |
|
|
Βραχυκύκλωμα |
Κλείστε την έξοδο, επανέρχεται αυτόματα μετά την αφαίρεση του σφάλματος |
|
|
Φυσικός |
|
|
Μήκος |
199 χλστ |
|
Πλάτος |
31 χλστ |
|
Υψος |
21,5 χλστ |
|
Μήκος τοποθέτησης |
196 χλστ |
|
Βάρος (g) |
143.5g |
|
Περιβαλλοντική |
|
|
Θερμοκρασία λειτουργίας |
-20 βαθμός έως 50 μοίρες |
|
Θερμοκρασία αποθήκευσης, Υγρασία |
-20 βαθμός έως 85 μοίρες ,20-90%RH |
|
Θερμοκρασία θήκης |
βαθμός TC=90 |
|
Εγγύηση Tc |
Μέγιστη 85 μοίρες για 50k Hr ζωή |
|
Προστασία από υπερτάσεις |
LN 1KV , L/N-FG 2KV |
|
Αξιολόγηση IP |
IP20 |
|
Υλικό |
Σιδερένιο κέλυφος |
|
Πιστοποιητικό |
Πιστοποιητικό CE /TUV/3C/CB/SAA |
|
Πρόγραμμα οδήγησης σειράς |
|||||||
|
Μοντέλο |
Max Power |
Τάση εισόδου |
Τάση εξόδου |
Ρεύμα εξόδου |
Συντελεστής ισχύος |
Εξουσία Κανονισμός λειτουργίας |
Αποδοτικότητα |
|
LC20S-080250 |
22W |
200-240Τυχ |
50-80Vdc |
250 mA |
0.9 |
Ευκανόνιστος |
84% |
|
LC40S-120500 |
40W |
200-240Τυχ |
50-120Vdc |
350-500mA |
0.9 |
Ευκανόνιστος |
89% |
|
LC60S-170500 |
60W |
200-240Τυχ |
72-170Vdc |
350-500mA |
0.9 |
Ευκανόνιστος |
92% |
|
LC70S-190500 |
75W |
200-240Τυχ |
72-190Vdc |
250-500mA |
0.9 |
Ευκανόνιστος |
92% |
FAQ
Q1. Είστε κατασκευαστής ή εμπορική εταιρεία;
Α'1. Είμαστε επαγγελματίας κατασκευαστής παραγωγής οδηγών led για περισσότερα από 10 χρόνια.
Ε2. Ποιο είναι το MOQ σας;
Α2. Το MOQ μας είναι 200 τεμ. Αλλά μπορεί να διαπραγματευτεί με βάση διαφορετικά μοντέλα
Ε3. Ποιος είναι ο χρόνος παράδοσής σας;
Α3. Ο χρόνος παράδοσης είναι 7-20 ημέρες που εξαρτάται από τα μοντέλα και την ποσότητα.
Ε4. Δέχεστε OEM/ODM;
Α4. Ναί. Δεχόμαστε OEM/ODM. Και ένα από τα πλεονεκτήματά μας είναι να κάνουμε προσαρμοσμένα προγράμματα οδήγησης για πελάτες.
Q5. Υπηρεσία
Α5. Έχουμε μια επαγγελματική ομάδα εξυπηρέτησης για να λύσουμε όλες τις ερωτήσεις και τα προβλήματα. Μην ανησυχείτε για την εξυπηρέτηση μετά την πώληση.
Ε6. Τι θα λέγατε για τις ικανότητές σας Ε&Α;
Α6. Έχουμε επαγγελματίες μηχανικούς για πιστοποιητικά και έρευνα και ανάπτυξη.
Έχουμε περάσει cUL, FCC, SAA, TUV, ROHS, CE, CB, CCC.
